LiDAR в Геодезии и Картографии: Профессиональное Применение Технологии
Когда большинство людей слышат о LiDAR, они представляют сканирование лиц для разблокировки смартфона или улучшенную дополненную реальность. Но настоящая революция происходит там, где эта технология работает на профессиональном уровне — в геодезии и картографии. Как практикующий специалист в области геопространственных технологий, я могу уверенно сказать: LiDAR кардинально изменил правила игры. Эта технология перевела нас от плоских карт к живым, дышащим цифровым двойникам местности, причем с точностью, о которой мы раньше могли только мечтать.
Принцип Работы LiDAR

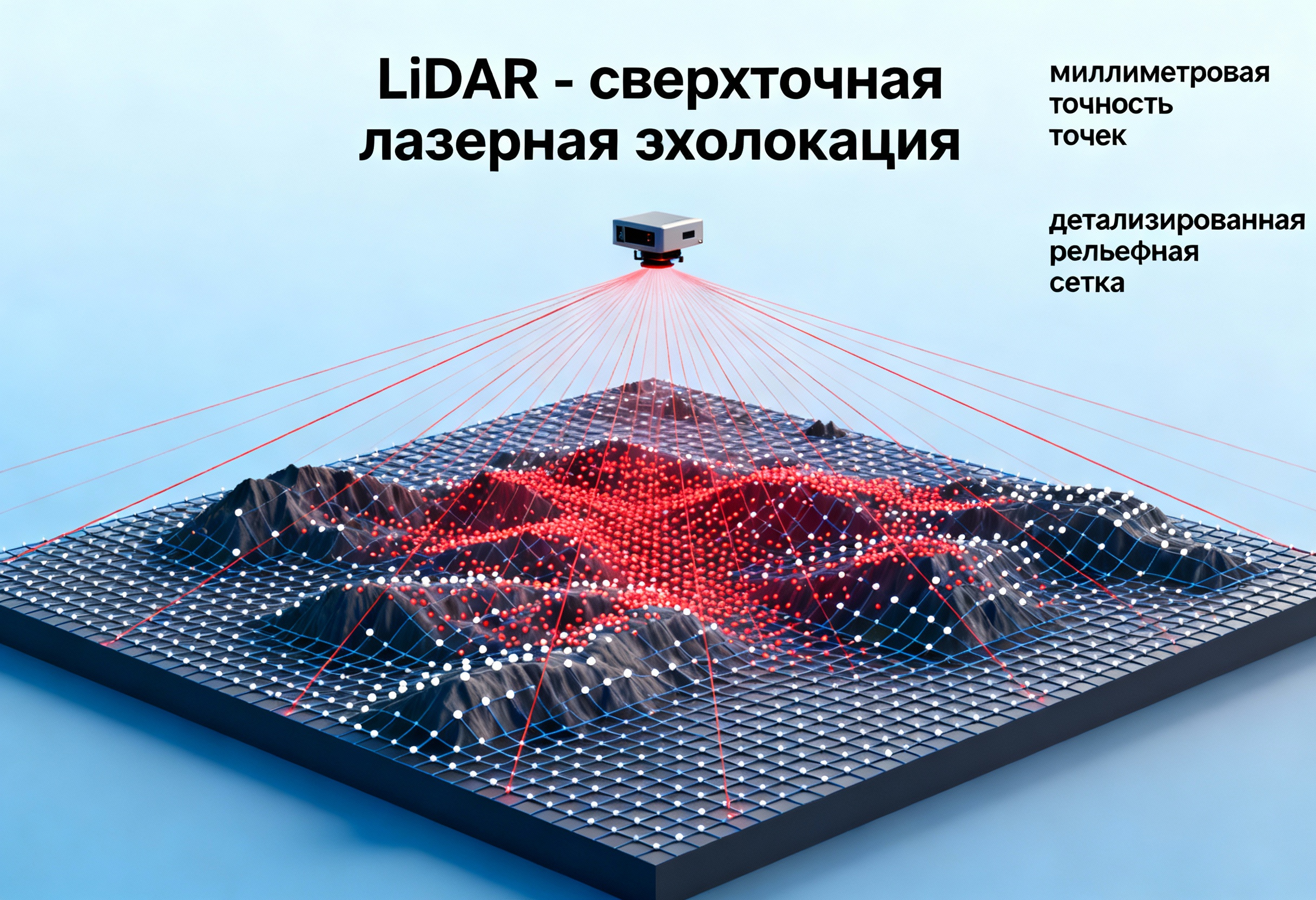

Давайте отбросим сложные термины и представим LiDAR как у. Система испускает миллионы микроскопических лазерных импульсов в секунду и с наносекундной точностью замеряет время их возврата. Зная скорость света, процессор вычисляет расстояние до каждой точки в пространстве. По сути, это мгновенное создание облака точек — трехмерного «отпечатка пальца» любого объекта или ландшафта.
Три Основных Компонента LiDAR:
- Лазерный Источник: Сердце системы. В профессиональных моделях используются в основном инфракрасные лазеры, но для батиметрических исследований — зеленые, способные проникать сквозь воду.
- Система Сканирования: Мозг операции. Именно здесь инженерная мысль проявляется во всем великолепии — от осциллирующих зеркал до вращающихся призм, которые «заметают» лазерным лучом пространство с невероятной скоростью.
- Детектор: Чуткие уши системы. Фиксирует отраженный сигнал, причем современные детекторы различают даже множественные возвраты одного импульса — например, когда луч сначала попадает на ветку дерева, а затем на землю под ней.
Преимущества Технологии LiDAR
Почему геодезисты и картографы массово переходят на LiDAR, оставляя традиционные теодолиты и нивелиры? Ответ — в трех китах, на которых стоит эта технология.
- Точность: Современные топографические LiDAR-системы обеспечивают сантиметровую, а иногда и миллиметровую точность. На практике это означает, что мы можем дистанционно измерить просадку фундамента здания или смещение опоры ЛЭП без физического контакта с объектом.
- Скорость Съемки: Здесь преимущества наиболее очевидны. Там, где раньше бригада геодезистов работала неделями, дрон с LiDAR справляется за несколько часов. Я сам участвовал в проектах, где переход на лазерное сканирование сокращал сроки полевых работ в 8-10 раз без потери качества данных.
- Высокое Разрешение: Плотность до сотен точек на квадратный метр — это не просто красивая цифра. Это возможность различать отдельные элементы инфраструктуры, отслеживать эрозию почв и даже идентифицировать виды деревьев по структуре крон.
Профессиональные Применения LiDAR
Сфера применения LiDAR выходит далеко за рамки стандартной топографической съемки. Технология стала мультидисциплинарным инструментом, который я успешно применял в самых неожиданных проектах.
Геодезия и Картография
- Съемка Дорожных Сетей и Зданий: Мы создаем не просто модели, а цифровых двойников с точностью до сантиметра. Это позволяет инженерам проектировать реконструкцию, виртуально «примеряя» новые элементы инфраструктуры к существующим условиям.
- Цифровые Модели Местности (ЦММ): Особую ценность представляет возможность создавать ЦММ без растительности — когда алгоритмы автоматически удаляют деревья и здания, оставляя только чистый рельеф. Для гидрологов и градостроителей это бесценный ресурс.
- Высотные Модели: В горной местности LiDAR незаменим для расчета объемов выемки грунта и моделирования лавинной опасности. Традиционные методы просто не могут обеспечить сопоставимую детализацию сложного рельефа.
Лесное Хозяйство
LiDAR позволяет буквально «видеть сквозь деревья». Многократные отражения одного импульса дают нам уникальную информацию: первый возврат фиксирует верхушки крон, последний — поверхность почвы. На выходе мы получает полную 3D-структуру леса с точными данными о высоте, плотности и даже биомассе. Для лесников это инструмент мониторинга здоровья экосистемы, а для экологов — точный расчет углеродного следа.
Батиметрические Исследования
Здесь используется специальный зеленый лазер, способный проникать сквозь водную толщу. В прибрежных зонах и на мелководье батиметрический LiDAR заменяет традиционное судовое промерение, позволяя за часы получить данные, на сбор которых раньше уходили недели. На практике это спасение для картографирования быстро меняющихся дельт рек и мониторинга коралловых рифов.
Мониторинг Линий Электропередач
Раньше обходчики ЛЭП месяцами проверяли километры трасс. Теперь вертолет с LiDAR пролетает маршрут за день, а алгоритмы автоматически анализируют опасные сближения ветвей с проводами, просадки опор и даже тепловые аномалии. Это не просто экономия — это повышение безопасности энергосистем.
Измерение Объемов Запасов и Мониторинг Рельефа
На горных предприятиях регулярный пролет LiDAR над отвалами и карьерами позволяет точно вычислять объемы добычи с погрешностью менее 1%. Но что важнее — технология выявляет микроскопические смещения пород, предсказывая оползни за недели до катастрофы.
Интеграция с ГНСС/ГПС
LiDAR без точной геопривязки — просто красивая картинка. Именно интеграция с ГНСС/ГПС и инерциальными системами превращает облако точек в геопространственные данные. На практике это выглядит так: пока лазер сканирует местность, приемники ГНСС с сантиметровой точностью фиксируют координаты платформы (дрона, самолета, автомобиля), а IMU отслеживает ее крен, тангаж и рыскание. Объединяя эти данные, мы получаем идеально «пришитые» к системе координат модели, которые можно накладывать на спутниковые снимки и векторные карты.
Проникновение через Растительный Покров и Грунт
Эта способность LiDAR открыла двери в археологию. В Мезоамерике с помощью лазерного сканирования через кроны джунглей были обнаружены целые древние города, невидимые с земли. Что касается проникновения в грунт — здесь важно понимать: сам по себе LiDAR не видит под поверхностью. Но в тандеме с георадаром он создает комплексную картину, где лазер фиксирует рельеф, а радар — подповерхностные аномалии. На моей практике такое сочетание помогло локализовать фундаменты средневековых построек без единого раскопа.
Роль Беспилотников с LiDAR
Появление компактных LiDAR-систем для дронов стало вторым дыханием для технологии. Если раньше сканирование с самолета было дорогим и сложно организуемым мероприятием, то теперь мы можем запустить дрон прямо с багажника внедорожника и через час иметь готовую модель местности. Ведущие производители, такие как Velodyne и RIEGL, уже предлагают системы весом менее килограмма с характеристиками, которые еще десять лет назад были доступны только аэрофотосъемке. Кстати, если вам интересно, как эта же технология в миниатюре работает в потребительских устройствах, рекомендую почитать про технологию LiDAR в смартфонах и не только — там хорошо показана эволюция от профессиональных решений к массовым.
Ограничения Технологии
При всей моей любви к LiDAR, как профессионал я обязан отметить его слабые стороны:
- Зависимость от Погоды: Плотный туман или ливень превращают лазерные импульсы в бесполезный шум. В таких условиях мы либо переносим съемку, либо переходим на радиолокационные системы.
- Высокая Стоимость: Хотя цены снижаются, качественное оборудование все еще требует серьезных инвестиций. Но здесь стоит считать не стоимость системы, а стоимость данных — и здесь LiDAR часто выигрывает у традиционных методов за счет скорости и полноты информации.
- Лазерный сканирующий модуль — это «сердце» системы, которое испускает те самые лазерные импульсы.
- Приемник — улавливает отраженный сигнал, словно суперчувствительное ухо.
- Система позиционирования (GPS/ГЛОНАСС и IMU) — это «мозг», который с ювелирной точностью определяет, где в пространстве находится каждый замер, создавая в итоге точнейшую 3D-модель.
Где LiDAR показывает свой истинный класс
Теперь, когда мы понимаем, «как» он работает, давайте посмотрим, «где» он творит чудеса. Сфера применения оказалась куда шире, чем можно представить.
Городское планирование: Создаем умные города
Представьте, что у градостроителей есть не чертеж, а живой, дышащий цифровой двойник всего города. LiDAR позволяет не просто строить красивые 3D-модели небоскребов. С его помощью можно анализировать транспортные потоки, находить узкие места на дорогах еще на стадии проекта и точно оценивать риски подтоплений, моделируя уровень воды в цифре. Это фундамент для по-настоящему умных и устойчивых городов.
Лесное хозяйство: Видим лес за деревьями
LiDAR совершил настоящую революцию в лесном деле. Раньше оценка запасов древесины или изучение биоразнообразия требовали месяцев работы в поле. Теперь же, запуская сканер с дрона, мы за несколько часов получаем детальнейшую 3D-карту леса. Лазер «пробивается» сквозь листву, позволяя нам измерить высоту каждого дерева, оценить объем биомассы и даже понять, какие породы там растут. Это бесценные данные для сохранения лесов и грамотного управления ими.
Археология: Открывая невидимое
Это, пожалуй, одно из самых романтичных применений технологии. LiDAR стал цифровой лопатой для археологов. Он позволяет заглянуть под густой полог джунглей и увидеть то, что скрыто от человеческого глаза веками. Знаменитые открытия древних городов майя в Гватемале или затерянных храмов в Камбодже — все это заслуга лазерного сканирования. Технология буквально стирает с карт белые пятна, открывая новые главы человеческой истории.
Энергетика: Контроль с высоты
Обследование многокилометровых линий электропередач — задача сложная и опасная. LiDAR решает ее элегантно: пролетая над трассой, сканер создает облако точек, в котором видны малейшие детали — провисающие провода, ветки деревьев, которые вот-вот достанут до проводов, или сместившиеся опоры. Это позволяет предотвращать аварии и планировать ремонты точечно, экономя время и ресурсы.
Что ждет нас за горизонтом?
Будущее LiDAR выглядит не менее впечатляюще. Технология становится дешевле, точнее и миниатюрнее. Мы уже видим, как ее интегрируют в строительство, сельское хозяйство и горную добычу. Но настоящая магия начнется, когда LiDAR объединится с искусственным интеллектом и другими технологиями, например, георадаром. Это откроет дорогу для систем, которые не просто собирают данные, но и самостоятельно их анализируют, выдавая готовые решения.
Пару слов о нюансах
Конечно, ни одна технология не идеальна. LiDAR не любит плотные облака и сильный дождь, которые могут рассеивать лазерный луч. Да и стоимость профессионального оборудования все еще высока. Но тренд очевиден: с каждым годом эти барьеры становятся все ниже, открывая технологию для все более широкого круга специалистов.
Заключение
LiDAR — это не просто инструмент, это новый способ видеть и измерять наш мир. За последние пять лет я наблюдал, как технология перешла из категории «экзотики» в стандартный рабочий инструмент геодезиста, эколога и строителя. Ее сила — в сочетании невероятной точности с беспрецедентной скоростью сбора данных. Да, у LiDAR есть ограничения, но они хорошо изучены и нивелируются правильным планированием съемки. Как специалист, я уверен: следующие прорывы в геопространственной аналитике будут связаны именно с развитием лазерного сканирования и методов обработки его данных. Технология, которая начиналась с аэрофотосъемки, теперь определяет будущее цифровой картографии.
